一、產品簡介

本產品是我司針對智能眼鏡產品專門開發的一款智能眼鏡充電倉一拖二NFC無線充電反射端模塊，即充電發射器Poller，接入通用電源適配器即可為客戶產品充電，采用先進的 NFC 天線射頻調制技術與優化的電路設計，確保在緊湊的尺寸內實現高效的無線充電與 NFC 數據傳輸功能。使用便捷，可根據客戶的不同需求進行功能、天線性能等調整定制。

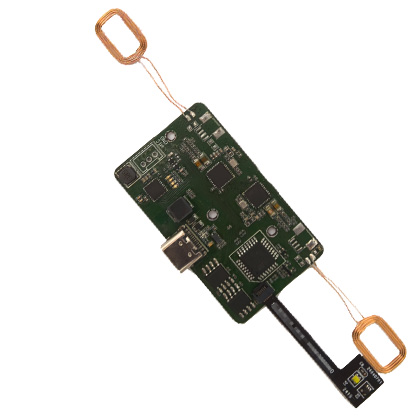

二、產品照片

三、技術參數

（1）協議：符合14443AB標準

（2）協議支持：WLC

（3）工作頻率：13.56MHz

（4）感應距離：0-1cm

（5）通信接口：TTL

（6）供電電壓：5V

（7）射頻功率：Max 1.6W

（8）天線尺寸：15mm x 11mm（厚度 0.6mm）

（9）充電高度：1.6mm - 2.5mm

（10）偏移量：2mm

（11）轉換效率：30%

（12）發射電流：270mA

（13）充電倉電池容量：2000mAh，4.2V

（14）充電溫度（TX）：45°C

（15）工作溫度（TX）：0-45°C

（16）快充與取電:支持快充取電、支持正反插取電

（17）適配器兼容：兼容主流適配器

（18）充電管理與提醒：支持充電電量獲取、支持充電狀態提醒、支持續充功能

（19）待機功耗：12uA

四、產品特點

雙路充電：支持同時為兩個接收點充電，提高充電效率。

NFC 通信：集成 NFC 功能，便于數據傳輸與身份識別。

高效轉換：采用先進的無線充電技術，實現 30%的轉換效率。

兼容性強：適配主流適配器，方便用戶隨時隨地進行充電。

超低功耗：待機功耗低至 12uA，延長設備使用壽命。

五、核心芯片

STM32G070KBT6（接收端配套HC32L170FAUA）

六、典型應用

智能眼鏡NFC無線充電倉。

七、終端植入

智能戒指、藍牙耳機、助聽器、健康貼、智能卡片、手環、手表、健身追蹤器、醫療輔助器等。

八、配套資源

《智能眼鏡NFC無線充電RX硬件/天線/軟件設計指導》

九、服務與支持

1、應用場景策劃：在客戶需求基礎上，依靠產品優勢，提供合理化建議；

2、解決方案：根據需求與實際環境情況，理論+模擬評估，提供方案；

3、人員支持：研發團隊與FAE工程師提供支持；

4、產品支持：成熟方案替換、方案研發定制、射頻高效設計；

5、報告文件支持：現場環境分析報告、改善報告、解決方案報告等；

十、擴展參考

《項目可行性評估報告》

《NFC射頻調測報告》

《NFC充電性能測試報告》
